تصفح الكمية:21 الكاتب:Scpur نشر الوقت: 2025-05-21 المنشأ:محرر الموقع
في تطبيقات ترشيح الهواء الحديثة ، يشعر المستخدمون بالقلق بشكل متزايد مع كيفية إزالة المرشحات الجسيمات في نطاقات حجم PM2.5 و PM10. ISO 16890 هو الآن المعيار الدولي الرائد لتقييم أداء مرشح الهواء للتهوية العامة.
تقدم هذه المقالة شرحًا واضحًا لكيفية تعريف ISO 16890 ويقيس EPM1 و EPM2.5 و EPM10 وفعالية الترشيح الخشنة ، فضلاً عن الموضوعات الرئيسية مثل أنواع الهباء الجوي وتصنيف حجم الجسيمات ومعالجة البيانات وتصميم المعدات.
تم تطوير ISO 16890 لاستبدال EN779 من أجل إنشاء طريقة اختبار أكثر واقعية ومتناسقة على مستوى العالم لمرشحات الهواء. إنه يعكس الأداء الحقيقي بشكل أفضل من خلال:
قياس الكفاءة عبر مجموعة من أحجام الجسيمات (وليس فقط 0.4 ميكرون)
توفير التصنيف على أساس PM1 و PM2.5 و PM10 كفاءة الكتلة
تقديم نتائج تتوافق مع مقاييس جودة الهواء البيئية الفعلية
تستخدم العديد من المرشحات الحديثة شحنة كهربائية لتعزيز الكفاءة الأولية. ومع ذلك ، يمكن أن تتحلل هذه التأثيرات بسرعة في الاستخدام الحقيقي بسبب الرطوبة أو الشيخوخة أو تحميل الغبار. ISO 16890 يقدم علاج البخار IPA للقضاء على هذه الشحنة وتحديد الحد الأدنى من الكفاءة-أسوأ أداء يعتمد على الترشيح الميكانيكي البحت.
من خلال متوسط الكفاءة الأولية والحد الأدنى ، يصبح التصنيف:
أكثر واقعية للأداء على المدى الطويل
أكثر اتساقا وقابلة للمقارنة
أكثر عدلاً عبر أنواع الوسائط المختلفة (الإلكتروستاتيكي مقابل الميكانيكية)
لاختبار عبر النطاق الكامل لأحجام الجسيمات ذات الصلة ، يوصي ISO 16890 باستخدام:
يضمن هذا النهج المزدوج المصدر تغطية النطاق الكامل 0.3-10 ميكرون.

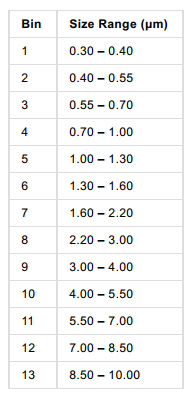

يحدد اختبار ISO 16890 13 صناديق حجم الجسيمات من 0.3 إلى 10 ميكرون. يتم تقييم المرشحات على مدى كفاءة إزالة الجسيمات في هذه الصناديق ، مع كفاءة الكتلة الموزونة المحسوبة لكل مستوى (EPM1 ، EPM2.5 ، EPM10).
انهيار نطاق الكفاءة:
EPM1: مرجح على الصناديق 1-4 (0.3-1.0 ميكرون)
EPM2.5: صناديق 1-7 (0.3-2.5 ميكرون)
EPM10: جميع الصناديق 1-13 (0.3-10.0 ميكرون)
الأدوات يجب:
اكتشاف الجزيئات عبر 0.3-10 ميكرون
حل ما لا يقل عن 12-13 قنوات الحجم على النحو المحدد
عد ≥500 جزيئات لكل صندوق لضمان الدقة الإحصائية
تشمل الأدوات الموصى بها عدادات الجسيمات البصرية (OPC) ، وأدوات الجسيمات الديناميكية الهوائية (APS) ، وأنظمة متعددة القنوات المتقدمة.

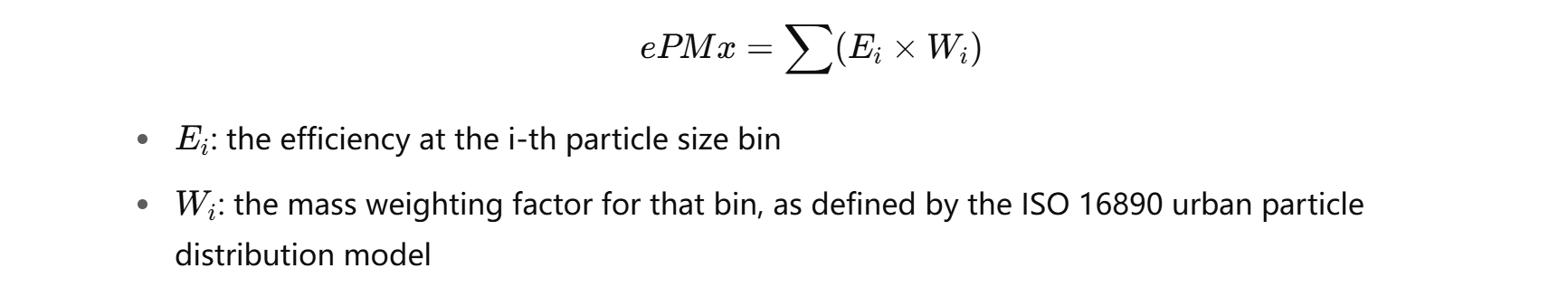

يتم حساب الكفاءات EPM1 و EPM2.5 و EPM10 بناءً على متوسط كتلة مرجح:
يتم تحديد مستوى التصنيف النهائي من خلال متوسط الكفاءة ، وهو متوسط كفاءة الحد الأدنى (بعد LPA).
يمكن أن تفقد المرشحات التي تعتمد على الشحنة الإلكتروستاتيكية الكفاءة مع مرور الوقت. لضمان تصنيف ثابت وعادل ، يتطلب ISO 16890 أن يتعرض المرشح لخسارة IPA قبل الاختبار للقضاء على هذه الرسوم. هذا يعطي الحد الأدنى من الكفاءة، مما يعكس أسوأ الأداء الميكانيكي فقط.
ثم يتم استخدام متوسط الكفاءة الأولية والحد الأدنى لتعيين مستويات تصنيف EPM1 أو EPM2.5 أو EPM10.
إذا كانت كفاءة EPM10 الخاصة بالمرشح أقل من 50 ٪ ، فلا يمكن تصنيفها على أنها EPM1-10. بدلاً من ذلك ، يتم اختباره الكفاءة الجاذبية (القائمة على الوزن):
1. تحميل مع غبار ISO A2
2. قياس الكتلة قبل التحميل وبعدها
3. تحديد:
كفاءة الجاذبية الأولية
القدرة على عقد الغبار قبل الوصول إلى المقاومة النهائية
الكفاءة الأولية ، الحد الأدنى ، ومتوسط الكفاءة
تصنيف EPM (EPM1 ، EPM2.5 ، EPM10)
مخطط توزيع كفاءة حجم الجسيمات
منحنى تحميل الغبار وتطور انخفاض الضغط
نتائج الجاذبية للتصنيف الخشن
للامتثال لـ ISO 16890 ، يجب أن يتضمن نظام الاختبار الوحدات الأساسية التالية:
نظام القناة والمروحة: يوفر تدفق الهواء المستقر والقابل للتعديل (عادة 500-4500 متر مكعب/ساعة) مع الحفاظ على سرعة موحدة عبر وجه المرشح.
مولدات الهباء الجوي للزيت والملح: قادرة على توليد إخراج الجسيمات المستقرة لكل من DEHS و KCL. بالنسبة للجزيئات الكبيرة (على سبيل المثال ، 10 ميكرومتر كيلو دلالة) ، يجب أن ينتج النظام ≥500 جزيئات في الدقيقة لكل قناة الحجم.
نظام تحميل الغبار: يدعم الحقن المستمر لغبار اختبار ISO A2 ، مع نظام وزن متكامل يلتقط وتسجيل كتلة الغبار تلقائيًا قبل التحميل وبعده.
عداد الجسيمات: يجب أن تدعم أخذ العينات عبر نطاق 0.3-10 ميكرون مع 12 صناديق الحجم المحددة أو أكثر لضمان استيفاء دقة معايير تصنيف ISO.
نظام حساب البيانات والتحكم: تنسيق عمليات المروحة والمولدات ، وروابط لعدادات الجسيمات وأنظمة التخفيف ، وتؤدي تلقائيًا تبديل المنبع/المصب وحساب الكفاءة ومتوسط الكفاءة وتوليد التقارير.
ISO 16890 يجرب اختبار مرشح الهواء أقرب إلى توقعات الأداء في العالم الحقيقي. من خلال فهم منطق التصنيف ، وإجراءات الاختبار ، ومتطلبات الأجهزة ، يمكن للمصنعين تصميم مرشحات أفضل - ويمكن للمستخدمين الوثوق بشكل أفضل بملصقات الأداء التي يعتمدون عليها.
لمزيد من المعلومات حول أنظمة ISO 16890 ، أو تكوينات الاختبار ، أو التقارير التجريبية الكاملة ، اتصل بنا مباشرة.
