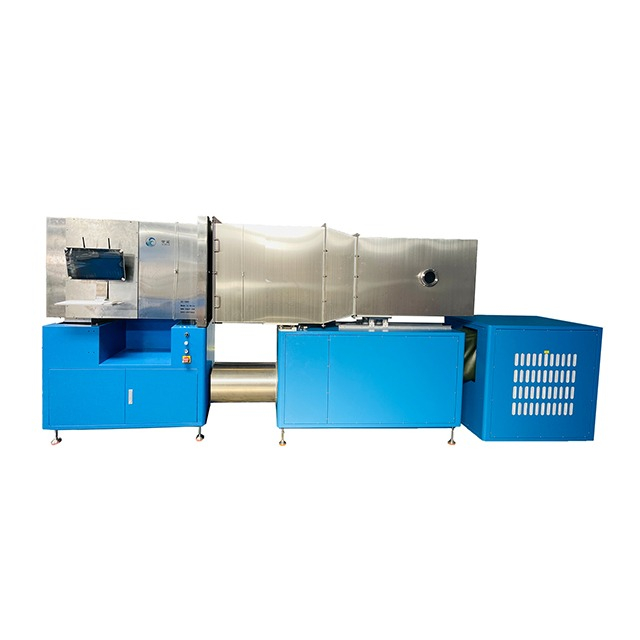

SC-7099
Scince
المهام
يتم استخدامه لاختبار أداء مرشحات الهواء ، بما في ذلك منتجات مرشح الفئة G1 إلى فئة H14. يمكن اختبار مرشح اللوحة ، مرشح V-Bank ، حقيبة المرشح ومرشح الأسطوانة.
تتضمن نتائج الاختبار الكفاءة الكلية @0.3μm ، @0.5μm ، EPM1.0 ، EPM2.5 ، المقاومة ، منحنى تدفق الهواء - المقاومة ، إلخ.
إذا تم تحديد مولد الغبار ، وتغذية الغبار ، والمكونات الأخرى ، واختبار سعة الغبار ، والاعتماد (كفاءة الجاذبية) مقابل حمل الغبار ، وحمل المقاومة مقابل الغبار ، efficiency@0.4 μM مقابل حمل الغبار والكفاءة الكسرية مقابل المقاومة النهائية المختلفة يمكن أن تكون أدرك.
مزودًا بـ SC-189 ، يمكن أيضًا اختبار الفهارس التالية: سعة الاحتفاظ بالغبار ، والاعتقال ، وانخفاض الضغط مقابل حمل الغبار ، والاعتزال مقابل تحميل الغبار ، وما إلى ذلك ،.
مزايا
نطاق اختبار كفاءة الفلتر واسع ، وتحديد وضع الاختبار ، ويتم ضبط تركيز الاختبار تلقائيًا ، وحفظ عبء العمل.
اعتمد لوحة التحكم الرئيسية ونظام برامج الكمبيوتر العلوي لضمان استقرار نظام التحكم.
تم تبني نظام برامج المراقبة المتقدم على الإنترنت. تنعكس معلمات الاختبار والعملية والنتائج على شاشة الكمبيوتر LCD.
يتم التحكم تلقائيًا في تحويل ووقف مولد الهباء الجوي ، وتحويل عداد الجسيمات الليزري في المنبع والمباراة ، والتضخم وختم جميعهم تلقائيًا بواسطة صمامات الملف اللولبي المقابل.
يتبنى نظام الاختبار ضغطًا إيجابيًا ، ويضع حجم الهواء من خلال البرنامج ، ويستخدم محول التردد لتحقيق التحكم التلقائي في حجم الهواء.
يتم إنشاء نتائج الاختبار تلقائيًا إلى تقارير ، أو طباعة كتقرير A4 أو الملصق الذاتي.
يستخدم النظام مخالفة الالتفافية مع نسبة التخفيف الكبيرة والموثوقية.
يمكنه مراقبة ضغط الهواء المضغوط في الوقت الفعلي ، وسيطالب النظام تلقائيًا عندما يكون الضغط غير كافٍ أو الضغط الزائد.
يمكنه مراقبة مقاومة مرشح الهواء مدخل تلقائيًا وتعيين تذكير بديل تلقائي.
إنه مناسب بشكل خاص لمصنعي إنتاج المرشحات ، مع استقرار مرتفع ، ومناسب للاستخدام المستمر على المدى الطويل ، وتكاليف الصيانة والاستخدام المنخفضة.
المعايير الفنية
1. حجم الهواء الإخراج:
النموذج التقليدي هو 150-1500 متر3 / ح ، 500-4500 م3 / ح.
في الوقت نفسه ، يحتوي المنتج على تكوينات مختلفة ، والتي يمكن استخدامها لتلبية اختيار نطاقات اختبار الهواء الاختبار المختلفة. الحد الأدنى لحجم الهواء 50 م3 / H والحجم القصوى يمكن أن يصل حجم الهواء إلى 4500 م3 / ح.
2. نطاق الضغط: 0 ~ 500Pa ، دقة 1 ٪.
3. حجم الجسيمات: ≥0.3μm.
4. الهباء الجوي: DEHS ، KCL.
5. تدفق أخذ العينات: 8 قنوات ، 0.3 ، 0.5 ، 0.7 ، 1.0 ، 2.0 ، 3.0 ، 5.0 ، 10.0μm.
6. نطاق كفاءة المرشح: 45٪~99.995٪@0.3μm.
7. يمكن اختبار الحد الأقصى لحجم المرشح:
مرشح مسطح ومرشح من نوع W: 750 مم × 610 مم × 350 مم.
مرشح الحقيبة: 750 مم × 610 مم × 300 مم3 / H） ، 750 مم × 610 مم × 740 مم （حجم الهواء 4500 م3 / ح）.
مرشح الأسطوانة: φ455mm × 350 مم （حجم الهواء 1500 م3 / H） ، φ455mm × 800mm （Volume 4500 M3 / ح）.
إذا كنت بحاجة إلى اختبار مرشحات أوسع أو أكثر سمكًا ، فيمكننا تقديم خدمات مخصصة.
8. الأبعاد:
SC-7099-1500: 3350 مم × 1800 مم × 1900 مم ；
SC-7099-4500: 4500 مم × 1900 مم × 1900 مم ；
سيختلف حجم المعدات مع نطاق حجم الهواء.
ظروف العمل
1. الجهد: AC 380V ， 50 هرتز.
2. الطاقة: 2500W (SC-7099-1500) ، 5000W (SC-7099-4500).
3. درجة الحرارة: (23 ± 5) درجة مئوية
4. الرطوبة النسبية: (20 ~ 70) ٪ rh.
5. إمدادات الغاز: 5 ~ 8kg/ سم2.
